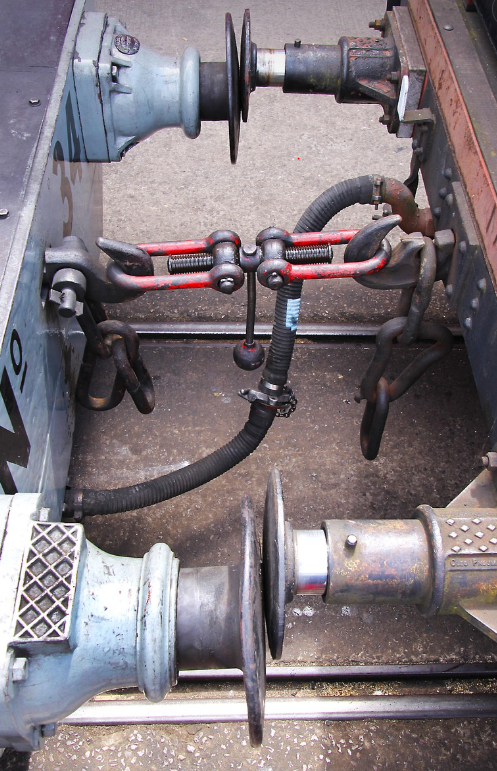

철도 차량은 선로를 따라 주행하는 특성상 종단부에서의 안전 확보가 중요한 과제이다. 오늘은 철도 차량의 숨은 안전장치- 완충기(Bufferstop)의 과학에 대해 소개해드릴 예정입니다. 열차가 정지하지 못하고 종단부에 도달할 경우, 열차의 질량과 속도로 인한 운동에너지는 큰 피해를 초래할 수 있다. 이를 방지하기 위해 설치되는 장치가 완충기(Bufferstop)이며, 이는 평상시에는 가동되지 않지만 비상 상황에서는 차량과 승객을 보호하는 최후의 안전 설비 역할을 수행한다. 본 문에서는 완충기의 필요성, 충돌 시 작용하는 물리적 힘, 그리고 차량 설계자가 고려해야 하는 주요 설계 포인트를 고찰한다.
완충기의 필요성과 주요 형태
완충기는 철도 종단부에서 열차의 운동에너지를 흡수하거나 분산시켜, 차량 손상 및 인명 피해를 최소화하는 기능을 담당한다. 단순히 선로 끝을 막는 구조물이 아니라, 에너지 관리 장치로서의 성격을 가진다.
완충기의 종류는 다음과 같이 구분된다.
- 고정식 완충기: 강재 구조물로 제작되어 충격을 직접 흡수하는 초기 형태. 충격 에너지 대부분을 차량이 감당해야 하는 한계가 존재한다.
- 스프링식 완충기: 압축 스프링 변형을 통해 충격 에너지를 탄성 에너지로 전환한다. 반복 사용이 가능하다는 장점이 있다.
- 유압식 완충기: 피스톤이 유체를 통과하면서 발생하는 저항으로 충격을 흡수한다. 고에너지 충격 대응에 적합하다.
- 마찰식 완충기: 마찰에 의해 운동에너지를 열에너지로 변환하여 흡수한다. 구조가 비교적 단순하다.
각 방식은 설치 위치, 예상 충돌 속도, 운행 차량 중량 등을 종합적으로 고려하여 적용된다.
충돌 시 작용하는 힘과 에너지 전달
질량(m)과 속도(v)의 제곱에 비례하므로, 저속 충돌이라 하더라도 질량이 큰 열차에서는 상당한 에너지가 발생한다.
연결 편성이 많을수록 해당 에너지는 선형적으로 증가한다.
충돌 하중의 전달 경로는 다음과 같다.
- 차량 전두부와 완충기의 접촉
- 충격 하중이 차체 구조로 전달
- 완충기의 스프링, 유압, 마찰 장치에 의해 에너지 흡수
- 잔여 하중이 궤도 및 지반으로 분산
완충기의 성능이 충분하지 않을 경우 차량 차체에 국부적 파손이 집중될 수 있으며, 반대로 성능이 적절할 경우 충격이 시간과 공간적으로 분산되어 안전성이 확보된다. 따라서 완충기는 단순 저지 장치가 아닌 에너지 소산 시스템으로 정의될 수 있다.
차량 설계자가 고려해야 하는 설계 포인트
완충기의 존재만으로는 충돌 안전성이 확보되지 않는다. 차량 차체 자체가 충돌 하중을 견딜 수 있도록 설계되어야 하며, 이를 위해 다음과 같은 사항이 고려된다.
- 차체 강성 및 강도 확보
- 강성(Stiffness): 변형 저항 성질로, 과도한 변형 방지를 목표로 한다.
- 강도(Strength): 파손 저항 능력으로, 충돌 하중에도 구조적 파괴를 방지한다.
- 과도한 강성은 충격을 그대로 승객에게 전달할 수 있고, 낮은 강도는 파손으로 이어지므로 균형 확보가 필요하다.
- 에너지 분산 구조 설계
- 충격이 특정 부위에 집중되지 않고 차체 전반으로 전달되도록 구조 경로를 설계한다.
- 일부 구간은 의도적으로 변형되며 에너지를 흡수하도록 설계되는 ‘Crashworthy Design’ 개념이 적용된다.
- 승객 공간 보호 기준 준수
- 객실 내부 변형 한계치 및 충격 가속도 제한이 국제 표준(예: EN 15227)에 의해 규정되어 있다.
- 좌석과 객실 구조는 충돌 시에도 안전 공간을 확보해야 한다.
- 피로 하중 및 유지보수 고려
- 차량기지 등에서는 저속 충돌이 반복적으로 발생할 수 있으므로 피로 내구성을 검토한다.
- 충돌 후 수리·교체 용이성을 고려한 구조가 바람직하다.
결국 차량 설계자의 역할은 완충기 의존이 아닌, 차량 차체와 완충기 시스템을 통합적으로 고려한 안전 설계를 구현하는 것이다.
완충기는 철도 시스템에서 외부에 잘 드러나지 않지만, 종단부 안전 확보를 위한 핵심 요소이다. 충돌 시 발생하는 운동에너지의 크기는 막대하며, 이를 효과적으로 흡수·분산하지 못할 경우 심각한 결과로 이어질 수 있다. 따라서 완충기의 성능 확보와 더불어 차량 설계자는 강성, 강도, 에너지 분산, 승객 공간 보호 등 다양한 설계 포인트를 종합적으로 고려해야 한다.
즉, 완충기는 단순한 종단부 구조물이 아니라, 철도 공학적 안전 철학이 집약된 고도 기술 장치라고 정의할 수 있다. 이러한 보이지 않는 안전 장치와 설계자의 공학적 고려 덕분에, 현대 철도는 고속·대량 수송임에도 불구하고 높은 수준의 안전성을 유지하고 있다.
