오늘은 커플러 구조, 센터링 시스템, 충격 완화 기술을 소개 해보려고 합니다.

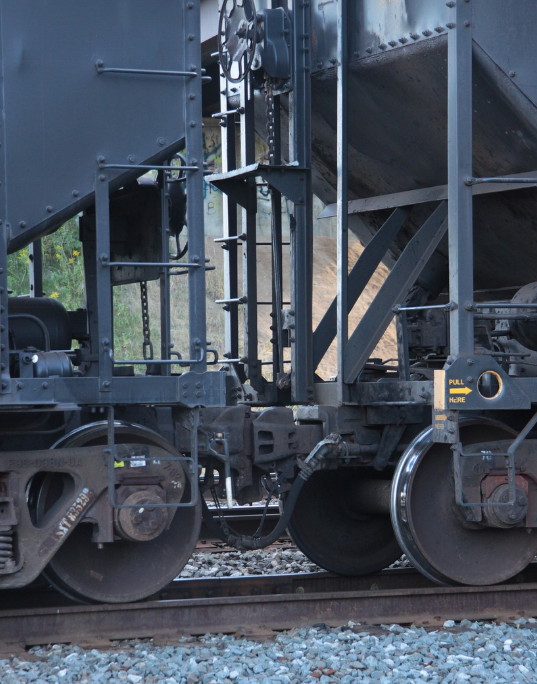

열차 연결기의 기본 구조와 역할
철도 차량은 단일 차량보다 다수 편성이 일반적이다. 이때 각 차량을 견고하게 결합하고, 주행 중 발생하는 충격과 곡선 주행 조건에 유연하게 대응할 수 있도록 설계된 장치가 연결기(Coupler)이다.
연결기는 단순한 금속 고리가 아니라, 견인력·제동력 전달과 안전 확보를 위한 핵심 기계 장치다. 고속 주행에서는 연결부에 수백 톤의 하중이 작용하기 때문에, 고강도 합금강과 정밀 가공을 통해 반복 충격과 피로 하중을 견디도록 설계된다.
센터링 시스템 – 곡선 주행의 안정성 확보
열차는 직선뿐 아니라 곡선 구간에서도 안정적으로 주행해야 한다. 연결기가 중심을 잃으면 차량 간 충돌이나 탈선 위험이 커지기 때문에, 센터링 시스템(Centering System)은 연결부가 항상 선로 중심선으로 복원되도록 한다.
- 센터링 스프링: 연결기가 좌우로 움직였다가 다시 중심으로 돌아오도록 하는 복원 장치
- 가이드 장치: 연결기가 과도하게 흔들리지 않도록 안내
- 댐퍼: 복원 과정에서 발생하는 진동 억제
센터링 시스템은 단순한 보조 장치가 아니라, 곡선 주행 시 안정성과 승차감을 보장하는 핵심 요소다.
충격 완화 기술 – 연결부가 흡수하는 에너지
연결기는 차량을 묶는 역할을 넘어, 운행 중 충격 흡수 장치로 기능한다.
- 버퍼(Buffer): 스프링이나 고무 패드로 충격을 흡수
- 댐퍼(Damper): 유압식·마찰식으로 진동을 소산
- 에너지 흡수 장치: 충돌 시 의도적 변형을 통해 에너지 소산
- 비상 해제 기능: 극한 상황에서 연결기를 강제로 분리하여 피해 확산 방지
이러한 기술 덕분에 수백 톤 차량이 연결된 열차가 비교적 부드럽게 출발·정지할 수 있다.
대표 연결기 종류 비교

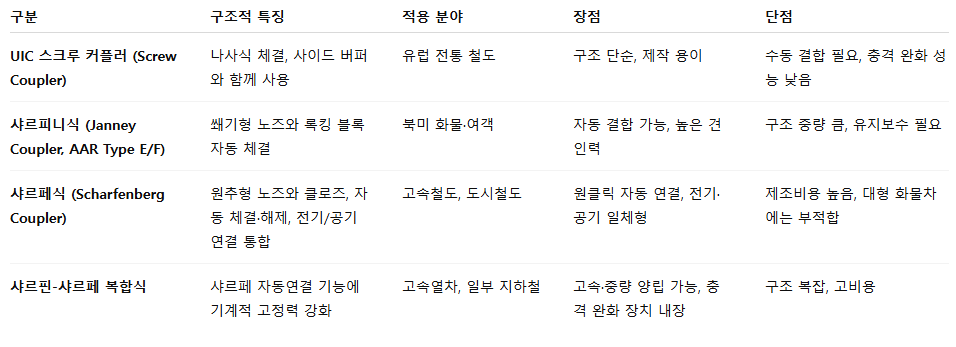

연결기는 국가, 운행 환경, 차량 종류에 따라 다양한 형태가 발전해왔다. 대표적인 연결기 종류를 정리하면 다음과 같다.
연결기는 단순한 금속 장치가 아니라, 수백 톤의 차량을 하나의 시스템으로 묶어내는 안전 장치다. 커플러 구조는 차량 이탈을 방지하고, 센터링 시스템은 주행 안정성을 보장하며, 충격 완화 기술은 승객과 차량의 안전을 확보한다.
UIC 스크루식에서 출발해 샤르피니, 샤르페, 하이브리드 방식으로 발전해온 연결기의 진화는 철도 안전기술 발전을 그대로 보여준다. 오늘날 연결기는 단순 연결을 넘어, 자동화·에너지 흡수·전기/공기 통합 기능까지 수행하며, 미래에는 IoT 기반의 상태 모니터링 기술까지 접목될 전망이다.
열차가 고속 주행 중에도 “떨어지지 않는 이유”는, 바로 이 작은 장치 안에 담긴 정밀한 공학과 안전 철학 덕분이다.
