오늘은 철도차량 차체 용접에서 자주 쓰이는 TIG, MIG, 레이저 용접의 차이와 품질 관리에 대해서 알아보려고 합니다.
철도차량 차체 용접의 중요성과 주요 방식
철도차량 차체는 대규모 구조물로, 차체의 안전성·내구성은 곧 승객의 안전과 직결된다. 차체를 구성하는 판재와 구조부는 대부분 용접을 통해 결합되며, 설계자가 의도한 기계적 성능을 확보하기 위해서는 적절한 용접 방식 선택과 엄격한 품질 관리가 필수적이다.
철도차량 제조에서 주로 활용되는 용접 방식은 TIG(Tungsten Inert Gas) 용접, MIG(Metal Inert Gas) 용접, 레이저(Laser) 용접이다. 각각의 방식은 차체 소재, 생산 효율, 품질 요구사항에 따라 선택되며, 다음과 같은 특성을 가진다.
- TIG 용접
불활성 가스(주로 아르곤) 분위기에서 텅스텐 전극을 사용하여 아크를 발생시키는 방식.
용착 금속의 품질이 매우 우수하고, 용입 깊이와 모재 손상이 적어 얇은 스테인리스강 및 알루미늄 합금에 적합하다.
작업자의 숙련도가 중요하며, 생산 속도가 느리다는 한계가 있다.
- MIG 용접
와이어 전극이 연속 공급되며, 아르곤 또는 혼합 가스 분위기에서 아크가 형성되는 방식.
생산성이 높고 자동화가 용이하여, 대형 구조물 제작에 효율적이다.
다만 아크 불안정 및 스패터(용접 시 튀는 금속 입자) 발생이 품질에 영향을 줄 수 있다.
- 레이저 용접
고출력 레이저 빔을 집속하여 금속을 용융시키는 방식.
고속·고정밀 용접이 가능하고, 용입이 깊으며 열영향부(HAZ, Heat Affected Zone)가 작다.
설비 투자 비용이 높고, 레이저 빔의 반사·흡수 특성에 따라 소재별 적용성에 차이가 있다.
철도차량 제조 현장에서는 이 세 가지 용접 방법을 소재 특성, 부품 형상, 생산 요구사항에 따라 병행 적용한다.
TIG, MIG, 레이저 용접의 특성 비교

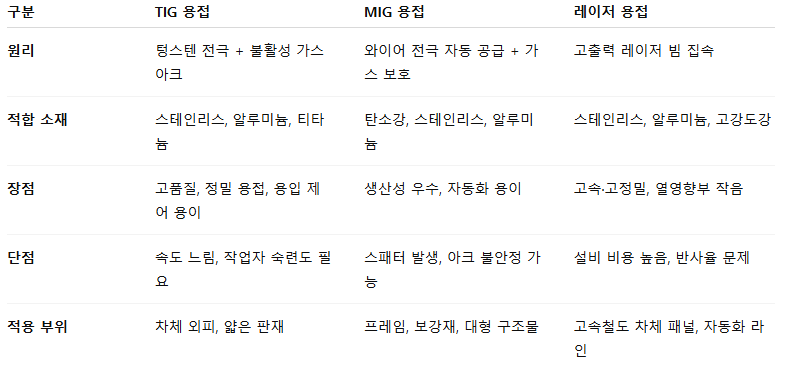

철도차량 차체에서 사용되는 용접 방식의 차이를 이해하기 위해, 세 가지 용접 기술을 비교해 보자.
이 비교에서 알 수 있듯이, TIG는 품질 확보에, MIG는 생산 효율에, 레이저는 정밀성과 첨단 생산성에 강점을 가진다. 철도차량 제조사는 이들의 장점을 조합하여 최적의 용접 공정을 구성한다.
예를 들어, 고속철도 차량 차체는 경량 알루미늄 압출재가 주로 사용되는데, 대형 패널의 직선 용접은 레이저 용접으로 처리하고, 세부 접합부는 TIG로 마무리하는 식이다. 반면 도시철도 차량에서는 스테인리스강이 널리 쓰이며, 이 경우 MIG 용접이 대량 생산에 유리하다.
철도차량 용접 품질 관리 – 안전 확보를 위한 절차
용접은 재료의 특성과 작업 조건에 따라 품질 편차가 발생하기 쉬운 공정이다. 따라서 철도차량 제조에서는 국제 표준 및 철도 규격(예: EN 15085, AWS D15.1 등)에 따라 엄격한 품질 관리 체계를 운영한다. 주요 관리 요소는 다음과 같다.
1. 용접 절차(WPS, Welding Procedure Specification) 관리
용접 전 용접 절차를 문서화하고, 재료·전류·전압·가스 종류·속도 등을 규정한다.
새로운 용접법을 적용할 경우 절차 적격 시험(PQR, Procedure Qualification Record)을 통해 검증해야 한다.
2. 용접사 및 작업자 자격 인증
TIG, MIG, 레이저 등 용접 방법별 자격 시험을 통해 숙련도를 검증한다.
자격은 특정 소재·두께·자세(Position)에 따라 세분화된다.
3. 비파괴 검사(NDT, Non-Destructive Testing)
초음파 검사(UT), 방사선 검사(RT), 자기분말 탐상(MT), 침투 탐상(PT) 등을 통해 용접부 내부 결함 여부를 확인한다.
고속철도 차체의 주요 용접부는 UT 또는 RT 검사를 의무적으로 수행한다.
4. 기계적 시험 및 샘플링
인장 시험, 굽힘 시험, 충격 시험 등을 통해 용접부 강도를 확인한다.
레이저 용접의 경우, 용입 깊이와 용접부 형상 확인을 위해 단면 마이크로그래피 검사를 병행한다.
5. 품질 보증 및 추적성 확보
모든 용접부는 작업자, 절차, 검사 결과가 기록되어 추적 가능해야 한다.
이는 사고 발생 시 원인 규명 및 재발 방지 대책 수립에 필수적이다.
이러한 체계적 품질 관리 절차를 통해, 철도차량은 장기간 반복 하중과 충격에도 안전하게 운행될 수 있다.
철도차량 차체는 거대한 구조물이지만, 그 안전성은 눈에 보이지 않는 수천 개의 용접부가 지탱한다. TIG 용접은 고품질 접합을, MIG 용접은 대량 생산 효율을, 레이저 용접은 첨단 고속·정밀 용접을 가능하게 한다. 각각의 방식은 장단점이 있으나, 철도차량 제조사는 이를 최적 조합하여 차체의 경량화, 내구성, 안전성을 동시에 확보한다.
나아가 철도 산업에서는 국제 표준에 따른 체계적 품질 관리를 통해 용접 신뢰성을 확보하며, 이를 기반으로 고속·대량 수송이라는 철도의 본질적 역할을 수행한다. 결국 철도차량 용접은 단순한 금속 결합이 아니라, 승객 안전과 직결된 핵심 기술이라 할 수 있다.
