오늘은 진동과 피로 : 열차 차체가 버텨내는 방법
- 반복되는 진동·피로 하중 속에서 어떻게 구조 해석(ANSYS 등)을 통해 설계되는가에 대해 알아보도록 하겠습니다.
철도차량 차체가 받는 하중 환경
철도차량 차체는 단순히 고정된 구조물이 아니다. 실제 운행 환경에서 차체에는 자중(Dead Load), 승객 및 화물 하중(Live Load), 주행 하중(Dynamic Load)이 복합적으로 작용한다. 이 가운데 특히 중요한 것이 반복적으로 발생하는 진동과 피로 하중(Fatigue Load)이다.
1. 진동 하중
차체는 선로 요철, 궤도 불규칙, 차륜 편마모, 공기력(특히 고속 주행 시 풍압) 등 다양한 요인으로 인해 지속적으로 진동을 받는다.
이러한 진동은 주파수 영역이 넓고, 특정 구조물의 고유진동수와 공진(Resonance)을 일으킬 경우 피로 손상을 가속화시킨다.
2. 피로 하중
동일한 크기의 하중이 반복적으로 작용하지 않아도, 수십만~수백만 회에 걸쳐 작은 응력이 누적되면 금속 내부에 균열이 발생할 수 있다.
철도차량은 하루에도 수천 km를 운행하므로, 피로 현상은 차체 설계에서 핵심적으로 고려해야 한다.
3. 열차 차체의 취약 부위
용접부(특히 개구부 주변, 보강재 접합부)
도어 개구부 상·하부, 창틀 주변
차체와 대차를 연결하는 부위(Bolster, Side Sill)
이 부위는 응력 집중(Stress Concentration)이 발생하기 쉬워, 피로 균열이 가장 먼저 나타나는 구간이다.
결국 철도차량 설계자는 단순히 정적 하중(한 번에 크게 작용하는 힘)만 고려하는 것이 아니라, 장기간 운행에서 발생하는 미세한 반복 하중까지 포함해 설계해야 한다.
구조 해석과 피로 평가 – ANSYS를 활용한 접근
현대 철도차량 설계에서는 유한요소해석(FEA, Finite Element Analysis) 기반의 구조 해석 도구가 필수적으로 활용된다. 대표적인 소프트웨어가 ANSYS, Abaqus, Nastran 등이다. 이들은 차체 전체를 요소 단위로 분할하여 하중 분포와 응력, 변형, 진동 특성을 정밀하게 분석할 수 있다.
1. 모델링 및 하중 조건 설정
차체를 3D CAD로 모델링하고, 이를 유한요소 메쉬(mesh)로 분할한다.
실제 운행 조건에 해당하는 하중을 부여한다. 예: 자중, 승객 하중, 곡선 주행 시 원심력, 제동 시 관성력, 풍압 등.
2. 정적 해석(Static Analysis)
기본적인 강도 검토를 위한 해석으로, 최대 하중 조건에서 차체가 허용 응력 내에서 안전한지 확인한다.
이는 구조물의 최초 설계 적합성을 판단하는 기초 단계이다.
3. 동적 해석(Dynamic Analysis)
진동 모드 해석(Modal Analysis)을 통해 차체의 고유진동수를 도출한다.
선로 요철, 주행 불규칙 하중의 주파수 성분과 비교하여, 공진 위험을 사전에 차단한다.
필요 시 구조 강성 조정(강재 보강, 형상 변경 등)을 통해 고유진동수를 설계 목표 범위로 조율한다.
4. 피로 해석(Fatigue Analysis)
반복 하중을 고려하여, 특정 부위에서 예상 수명(예: 10^7 회 사이클 이상)을 계산한다.

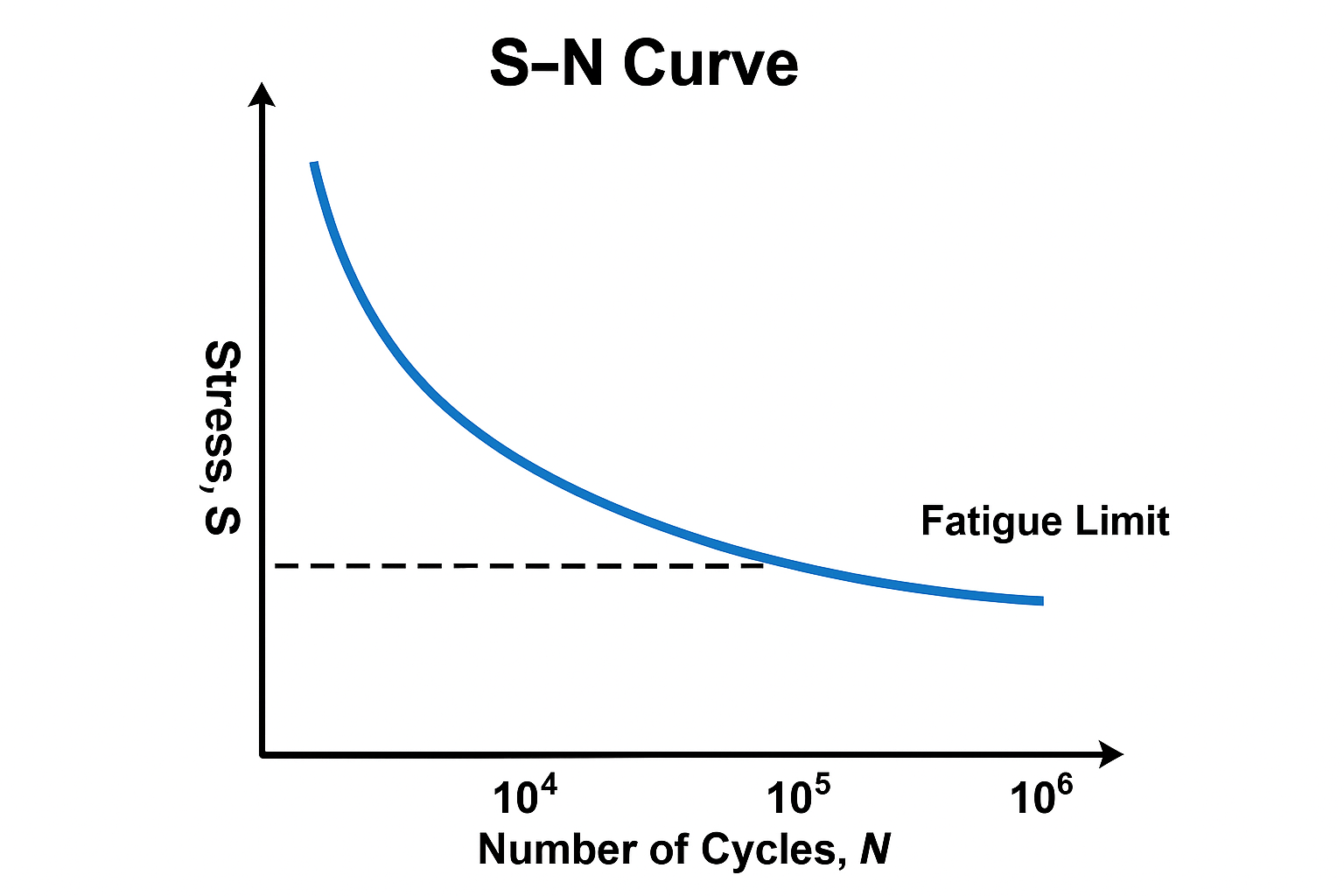

대표적으로 S-N 곡선(응력-수명 곡선)을 이용하여 재료의 피로 한계치를 적용한다.
ANSYS에서는 랜덤 진동 피로 해석(Random Vibration Fatigue Analysis) 기능을 활용하여 실제 철도 환경과 유사한 진동 하중 조건을 평가할 수 있다.
5. 결과 검증 및 설계 반영
피로 수명이 짧게 나타나는 부위는 설계 보강 대상이 된다.
보강 방법: 보강재 추가, 두께 증가, 형상 변경, 응력 집중 완화(Radius 적용 등).
이후 실차 시험(Test Rig)과 비교 검증을 통해 해석 모델의 정확성을 보장한다.
ANSYS와 같은 구조 해석 도구는 단순히 설계 보조 도구가 아니라, 차체 피로 수명 예측 및 안전 확보의 핵심 플랫폼이라고 할 수 있다.
피로 내구성 확보를 위한 설계 및 관리 전략
철도차량 차체의 피로 내구성을 보장하기 위해서는 설계 단계부터 제작, 운용, 유지보수까지 전 주기에 걸친 관리가 필요하다.
1. 설계 단계
응력 집중 최소화: 개구부 코너부에 곡률(Radius)을 부여하여 응력 집중 완화.
재료 선택: 고강도 스테인리스, 알루미늄 합금, 복합재료 등 피로 내성이 우수한 소재 적용.
용접부 설계 최적화: 용접 각도, 비드 형상, 용입 깊이를 최적화하여 결함 발생을 최소화.
2. 제작 단계
용접 품질 관리: TIG, MIG, 레이저 등 용접 공정별 WPS(용접 절차 사양서) 준수.
비파괴검사(NDT): 초음파 검사(UT), 침투 탐상(PT), 자기분말 탐상(MT) 등을 통한 용접부 결함 검출.
치수 및 형상 관리: 차체 조립 오차를 줄여 불필요한 국부 응력 발생 방지.
3. 시험 단계
실차 진동·피로 시험: 시험 장비에서 실 운행 조건과 유사한 하중을 가해 피로 수명을 검증.
가속 시험: 반복 하중을 단기간에 집중 가해 예상 수명을 단축 검증.
4. 운용 및 유지보수 단계
정기 점검: 도어 개구부, 창틀, 용접부 등 피로 취약 부위에 대해 균열 검사를 주기적으로 시행.
균열 진단 기술: AE(음향방출법), SHM(Structural Health Monitoring) 등 센서 기반 실시간 모니터링 기술 적용.
보강 및 교체: 초기 균열이 발견되면 용접 보강, 부품 교체 등으로 확산 방지.
이러한 체계적 전략을 통해, 철도차량은 30년 이상 장기간 운행에도 안전성을 유지할 수 있다.
철도차량 차체는 정적인 구조물이 아니라, 수십 년 동안 수백만 회의 반복 하중에 노출되는 동적 구조물이다. 단 한 번의 충격보다 오히려 작은 하중의 누적이 위험할 수 있으며, 이를 극복하기 위해 진동 해석, 피로 해석, 재료 공학, 용접 기술이 통합적으로 적용된다.
특히 ANSYS와 같은 구조 해석 도구는, 설계 단계에서 공진 위험을 제거하고, 취약 부위의 피로 수명을 예측하며, 설계 최적화를 가능하게 한다. 더 나아가 실차 시험과 유지보수 전략이 결합될 때, 철도차량은 긴 운행 수명과 안전성을 확보할 수 있다.
결국 철도차량 차체가 오랜 세월 반복되는 진동과 피로 하중을 버텨낼 수 있는 이유는, 정밀한 구조 해석과 철저한 품질 관리, 그리고 체계적인 유지보수라는 공학적 해법 덕분이다.
