오늘은 미래 철도의 에너지 절감 기술
회생제동, 경량화 설계, 전동차의 배터리·하이브리드 적용 사례에 대해 알아보고자 한다.
회생제동(Regenerative Braking) – 에너지 재활용의 핵심 기술
철도차량의 주행 에너지 절감에서 가장 먼저 언급되는 기술은 회생제동이다. 전동차가 감속하거나 정지할 때, 모터는 단순히 구동 장치가 아니라 발전기로 동작한다. 바퀴의 회전 에너지를 전기 에너지로 변환하여 전력망으로 되돌려주거나, 차량 자체의 보조 시스템에 재사용하는 방식이다.
1. 작동 원리
주행 중 모터는 전력을 받아 회전하지만, 감속 시 모터가 역으로 회전하면서 발전기로 전환된다.
발생한 전력은 차량이 연결된 가선(Overhead Catenary)으로 되돌아가 인접 차량에서 재사용되거나, ESS(Energy Storage System)에 저장된다.
2. 에너지 효율
일반 전기철도에서는 회생제동으로 전체 운행 에너지의 20~30%를 절감할 수 있다고 알려져 있다.
도시철도처럼 정차·출발이 빈번한 환경에서는 절감 효과가 더욱 커진다.
3. 운용상의 고려사항
회생 전력이 주변 차량에서 즉시 소비되지 않으면 전력망에 부하가 생긴다.
이를 보완하기 위해 wayside ESS(노변 에너지저장장치), 슈퍼커패시터(Super Capacitor), 배터리 기반 저장 시스템이 도입되고 있다.
4. 사례
일본 도쿄 메트로, 독일 DB, 한국 도시철도 등 주요 철도 운영사들은 이미 회생제동을 적극적으로 활용하고 있으며, 일부 노선에서는 회생전력을 역내 조명이나 에스컬레이터 운영에 직접 활용하는 시범사업도 진행 중이다.
회생제동은 추가적인 연료나 자원 소비 없이 단순히 손실 에너지를 되돌리는 개념이기 때문에, 미래 철도의 에너지 절감 기술 중 가장 즉각적인 효과를 발휘하는 기술이라 할 수 있다.
경량화 설계 – 구조 최적화와 소재 혁신
철도차량은 수십~수백 톤 규모의 대형 구조물이므로, 질량 감소는 곧 에너지 절감으로 이어진다. 동일한 속도를 유지하거나 제동할 때 필요한 에너지는 질량에 비례하기 때문이다. 따라서 미래 철도의 또 다른 핵심 기술은 차체 경량화 설계이다.
1. 알루미늄 합금 차체
기존의 탄소강이나 스테인리스강 대비 밀도가 약 1/3 수준으로, 고속철도 차량에 널리 적용되고 있다.
압출형 알루미늄 패널과 마찰교반용접(FSW) 기술을 활용하여 대형 경량 구조를 제작할 수 있다.
일본 신칸센, 프랑스 TGV, 한국 KTX 산천 등에서 알루미늄 차체를 적용하여 10~20%의 질량 절감을 달성했다.
2. 복합재료(Composite Materials)
탄소섬유강화플라스틱(CFRP), 유리섬유강화플라스틱(GFRP) 등 복합재료는 밀도가 낮고 높은 강도를 갖는다.
현재는 차체 전체보다는 도어, 지붕 패널, 내장재 등 부분적으로 적용 중이다.
향후 제작 비용 절감과 난연성 개선이 이루어진다면 차체 주요 구조에도 확대 적용 가능성이 높다.
3. 구조 최적화
유한요소해석(FEA)을 통해 하중 경로를 분석하고, 불필요한 재료를 줄이는 Topology Optimization(위상 최적화) 기법이 활용된다.
이는 단순히 소재를 바꾸는 것뿐 아니라, 구조 설계 자체를 효율적으로 개선하여 강도를 유지하면서도 무게를 줄이는 방법이다.
경량화는 단순히 에너지 절감뿐 아니라, 가속 성능 향상, 제동 거리 단축, 선로 마모 감소 등 운용 측면에서도 긍정적인 효과를 가져온다. 결과적으로 차량 전체 수명 주기 비용(LCC, Life Cycle Cost) 절감에도 크게 기여한다.
배터리 및 하이브리드 적용 – 전동차의 새로운 동력 패러다임
철도의 에너지 절감 기술은 더 나아가 차량 자체의 에너지 저장 및 하이브리드화로 발전하고 있다. 이는 기존의 회생제동 및 경량화 기술을 보완하며, 전력망이 없는 구간에서도 친환경 운행을 가능하게 한다.

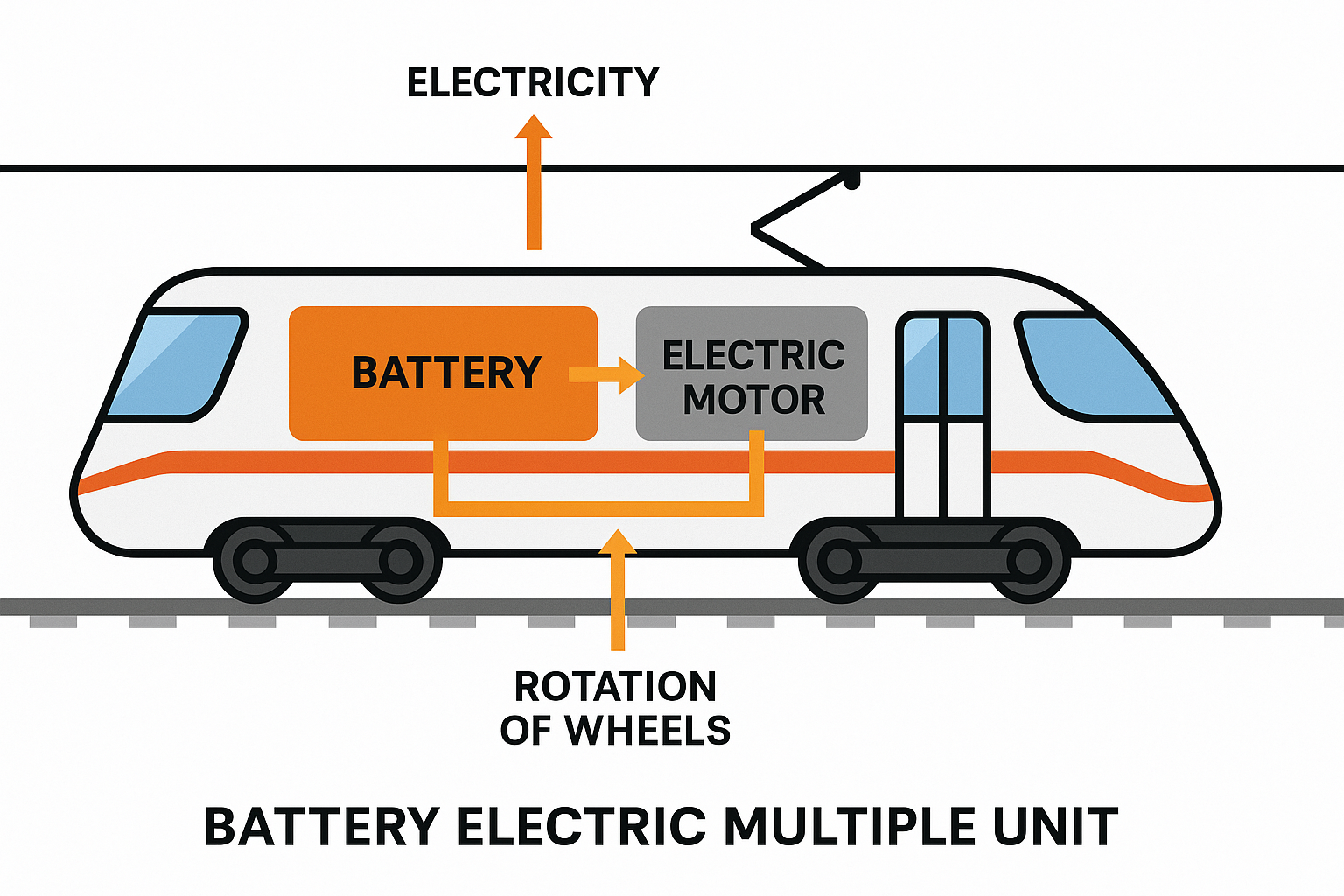

1. 배터리 전동차(BEMU, Battery Electric Multiple Unit)
대용량 리튬이온 배터리를 탑재하여, 전력망이 없는 구간에서도 운행 가능한 차량.
회생제동으로 얻은 전력을 자체 배터리에 저장하여 재사용한다.
일본 JR East의 EV-E301, 독일 Bombardier의 Talent 3 BEMU 등이 상용화 사례다.
배터리 기술 발전에 따라 운행 가능 거리가 50km에서 150km 이상으로 확대되고 있다.
2. 하이브리드 전동차
디젤엔진과 배터리를 결합한 형태로, 전력망이 없는 비전철 구간에서도 친환경 운행 가능.
디젤 발전기 구동 시 배터리에 충전하고, 가·감속 구간에서는 배터리 전력을 활용한다.
일본 JR Hibrid DMU, 유럽 일부 지역 철도에서 시범 운영 중이다.
3. 슈퍼커패시터 기반 전동차
배터리보다 충방전 속도가 빠른 슈퍼커패시터를 활용하여, 정차 시 급속 충전 후 짧은 거리 운행 가능.
중국 광저우, 충칭 등 일부 도시철도 노선에서 운영되고 있다.
이러한 기술은 지속가능한 철도 운행을 가능하게 하며, 특히 비전철 구간의 전동화 비용을 크게 절감할 수 있다는 점에서 주목받고 있다.
철도는 본래 대량 수송에 적합한 친환경 교통수단이지만, 에너지 효율을 더욱 높이기 위해 회생제동, 경량화 설계, 배터리·하이브리드 기술이 적극적으로 도입되고 있다.
회생제동은 기존 손실 에너지를 재활용하여 즉각적인 절감 효과를 제공한다.
경량화는 구조 설계와 소재 혁신을 통해 운행 효율성을 향상시킨다.
배터리·하이브리드 적용은 철도의 운행 범위를 넓히고, 탄소 배출 없는 지속가능한 교통으로 발전시키고 있다.
앞으로 철도 산업은 스마트 에너지 관리 시스템, 수소연료전지, IoT 기반 에너지 최적화 기술까지 접목하며 진화할 것이다. 이러한 흐름은 단순한 기술 개선을 넘어, 지속가능한 교통체계 구축이라는 인류의 목표와 맞닿아 있다.
결국 미래의 철도는, 단순히 빠르고 편리한 교통수단을 넘어 에너지 효율성과 친환경성을 동시에 충족하는 교통의 중심축으로 자리 잡게 될 것이다.
